536.3906007 Комплект деталей для замены ТНВД Bosch CP3.3. на ТНВД ЯЗДА

Внешний вид изделия может отличаться от иллюстрации
536.3906007 Комплект деталей для замены ТНВД Bosch CP3.3. на ТНВД ЯЗДА
536.3906007
Артикул
536.3906007
В наличии
Каталог изделия 3D

142 227 ₽

до 10 000 ₽

135 115.65 ₽

от 10 000 ₽

128 004.30 ₽

от 50 000 ₽

126 582.03 ₽

от 70 000 ₽

125 159.76 ₽

от 100 000 ₽

123 737.49 ₽

от 300 000 ₽

120 892.95 ₽

от 1 500 000 ₽

Бесплатная доставка по России

В корзину
Комплект деталей для замены ТНВД Bosch на ТНВД ЯЗДА 536.3906007

Применяемость: двигатели ЯМЗ-536 с ТНВД Bosch CP 3.3 5340.1111008

Примечание: обновление программного обеспечения не требуется

Состав:

1. ТНВД в сборе с шестерней 53676.1111008 (обозначение ЯЗДА: 53-50; 53.1111005-50; 536.1111010)

2. Корпус шестерен 5340.1002301-20

3. Кольцо уплотнительное 8.9492 х 2 шт.

4. Трубка высокого давления 53676.1112407 или -01

5. Топливопроводы дренажные 536.1104378-20

6. Трубка подвода топлива к двигателю 53643.1104410-20

7. Трубка подвода топлива к фильтру 53643.1104422-20

8. Трубка подвода топлива к ТНВД 53643.1104426-20

9. Фитинг прямой 651.1111032-10 х 2 шт.

10. Наконечник слива топлива 651.1104554

11. Болт М10х6g-35 8.9176 х 3 шт.

Одноразовые части, не входящие в комплект, но подлежащие замене и, при необходимости, заказываемые отдельно:

1. Манжета задняя коленчатого вала 5340.1005161-02

2. Прокладка ГБЦ 536.1003206-10

3. Прокладка 536.1118158

4. Прокладка 5340.1118325 х 2 шт.

5. Шайба 312326-П х 4 шт.

6. Хомут 8.9988 х 2 шт.


Инструкция по установке:

При замене ТНВД 5340.1111008 на ТНВД 53676.1111008 (ЯЗДА), следует заменить корпус шестерен, трубки высокого давления от ТНВД к рампе, трубки низкого давления. Полный перечень деталей, включая одноразовые, которые нужно будет заменить при сборке, приведён в составе выше.

1. Перед установкой с трубки 536.1104378-20 демонтировать наконечник поз. 1 рис. 1. Установить трубку на ТНВД, подсоединить ее к рампе и к наконечнику штуцера слива топлива, закрепить используя хомуты 8.9988 (поз. 1, рис. 2) момент затяжки от 3 до 5 Н·м.


Рис. 1 - Топливопроводы дренажные 536.1104378-20

2. В наконечник цанговый трубки 53643.1104410-20 (поз. 4, рис. 2) установить наконечник 651.1104554.

3. Перед монтажом трубок 53643.1104422-20 и 53643.1104426-20 к фильтру тонкой очистки топлива, из корпуса фильтра вывернуть штуцер 5340.1117017 (2 шт.) и установить фитинг прямой 651.1111032-10 (2 шт.) (поз. 9), момент затяжки 31,5 до 38,5 Н⸱м.

4. Болт М10х6g-35 8.9176 крепления ТНВД – момент затяжки 45 до 50 Н⸱м.

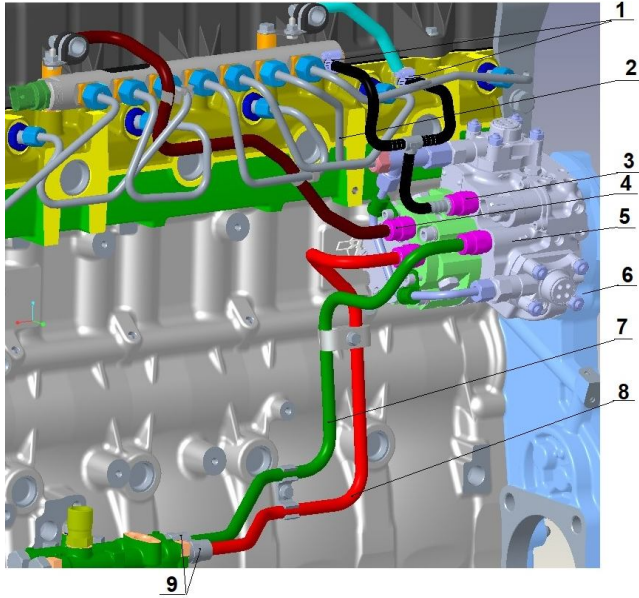

Рис. 2
