53403.3906007-10 Комплект деталей для замены рампы Bosch на рампу JTIC (BYC)

Внешний вид изделия может отличаться от иллюстрации
53403.3906007-10 Комплект деталей для замены рампы Bosch на рампу JTIC (BYC)
53403.3906007-10
Артикул
53403.3906007-10
В наличии
Каталог изделия 3D

29 668 ₽

до 10 000 ₽

28 184.60 ₽

от 10 000 ₽

26 701.20 ₽

от 50 000 ₽

26 404.52 ₽

от 70 000 ₽

26 107.84 ₽

от 100 000 ₽

25 811.16 ₽

от 300 000 ₽

25 217.80 ₽

от 1 500 000 ₽

Бесплатная доставка по России

В корзину

53403.3906007-10 Комплект деталей для замены рампы Bosch

Применяемость: двигатели 53403, 53403-10, 53403-20, 53403-30, 53403-31 в санкционном исполнении, с рампой 5340.1112303, с топливной аппаратурой 1800 бар (ТНВД CP3.3 5340.1111008).

При замене рампы 5340.1112303 на рампу 5340.1112303-20 на двигателях ЯМЗ-5340 с ТНВД 1800 бар, следует заменить трубки высокого давления, топливопровод дренажный.

Состав: полный перечень деталей для замены приведен в таблице 1.

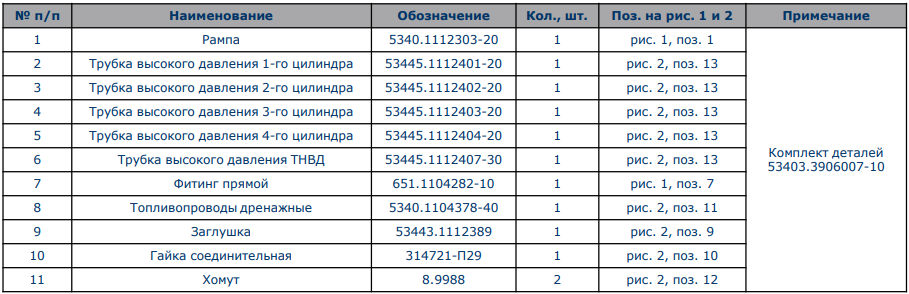

Таблица 1


Инструкция по установке:

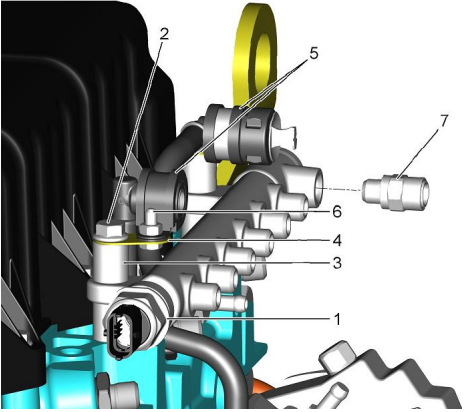

Рис. 1

1. Установить рампу 5340.1112303-20 (поз. 1, рис. 1) через втулки 5340.1112550 (поз. 3) ввернув болты крепления рампы 8.9104 (поз. 2) от «руки», предварительно установив под болты кляммеры 5340.3724155 (поз.4), для хомутов крепления трубок подвода и слива топлива с двигателя.

 2. Закрепить трубки подвода и слива топлива с двигателя с помощью хомута 9.0625 (поз. 5) к кляммеру используя болт М6х1-6gx16 201418-П29 (поз. 6) с гайкой М6-6Н 250508-П29. Затянуть гайку с моментом 8 до 10 Н·м. Затянуть болты крепления рампы 8.9104 (поз. 2) окончательно моментом 22 до 25 Н·м.

 3. Ввернуть фитинг прямой 651.1104282-10 (поз. 7) в рампу 5340.1112303-20 от «руки». Затянуть фитинг окончательно моментом от 18 до 22 Н·м.

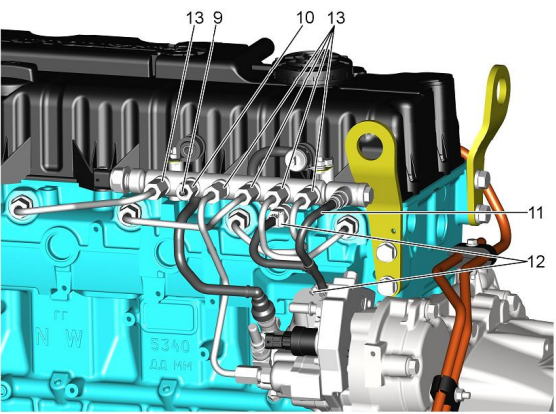

Рис. 2

4. Установить заглушку 53443.1112389 (поз 9, рис. 2), затем наживить гайку соединительную 314721-П29 (поз. 10) на рампу от «руки». Затянуть гайку окончательно с моментом от 30 до 35 Н·м.

5. Установить трубку дренажную 5340.1104378-40 (поз. 11) в фитинг рампы, подсоединить ее к ТНВД и наконечнику штуцера слива топлива, используя хомуты 8.9988 (поз. 12).

6. Наживить гайки трубок высокого давления (поз. 13) на рампу и штуцера форсунок, гайки трубки высокого давления на рампу и ТНВД от «руки». Окончательно затянуть гайки трубок высокого давления - момент затяжки от 30 до 35 Н·м.
