5340.3906007 Комплект деталей для замены ТНВД Bosch CP4.1 на ТНВД ЯЗДА

Внешний вид изделия может отличаться от иллюстрации
5340.3906007 Комплект деталей для замены ТНВД Bosch CP4.1 на ТНВД ЯЗДА
5340.3906007
Артикул
5340.3906007
Под заказ
Каталог изделия 3D

102 157 ₽

до 10 000 ₽

97 049.15 ₽

от 10 000 ₽

91 941.30 ₽

от 50 000 ₽

90 919.73 ₽

от 70 000 ₽

89 898.16 ₽

от 100 000 ₽

88 876.59 ₽

от 300 000 ₽

86 833.45 ₽

от 1 500 000 ₽

Бесплатная доставка по России

В корзину

Аналоги:

5340.3906007 Комплект деталей для замены ТНВД Bosch на ТНВД ЯЗДА

Применяемость: двигатели ЯМЗ-5340 с ТНВД 5341.1111008 (2000 бар)

При замене ТНВД CP4.1 5341.1111008 (2000 бар) на ТНВД 53443.1111008-30, следует заменить трубку высокого давления от ТНВД к рампе, трубки низкого давления, применить трубку подвода масла к ТНВД и перепрограммировать ЭБУ (имя программы, см. Таблица 2).

Состав: полный перечень деталей для замены см. Таблицу 1.

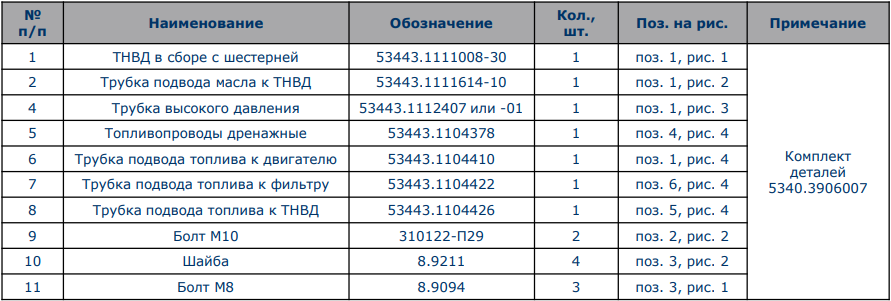

Таблица 1

Инструкция по установке:

1. Перед установкой ТНВД поз. 1 рис. 1 в корпус шестерен, уплотнительное кольцо поз. 2 смазать консистентной смазкой типа ЦИАТИМ-221 ГОСТ 9433-202. Установить трубку подвода масла в ТНВД ввернув болт крепления «от руки», подложив 2 шайбы с обеих сторон наконечника трубки. Установить ТНВД в расточку корпуса шестерен. Затяжку болтов поз. 3 производить с Мкр от 20 до 25 Н·м.


Рис. 1

2. Из блока цилиндров вывернуть пробку. Установить на ее место трубку подвода масла поз. 1 рис. 2 ввернув болт поз. 2 «от руки» подложив 2 шайбы поз. 3 с обеих сторон наконечника трубки . Затянуть окончательно 2 болта крепления трубки подвода масла поз. 2 с Мкр от 22 до 32 Н∙м.


Рис. 2

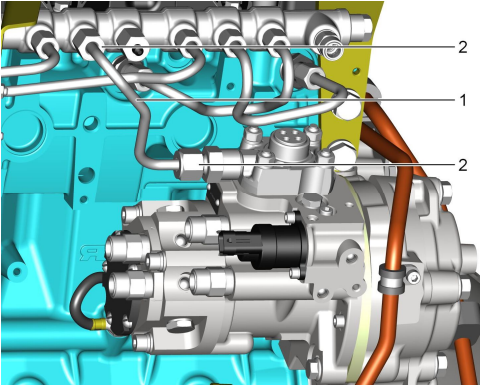

3. Наживить гайки рис. 3 поз. 2 трубки высокого давления поз. 1 на рампу и ТНВД. Окончательно затянуть гайки трубки высокого давления с момент затяжки от 30 до 35 Н·м.


Рис. 3

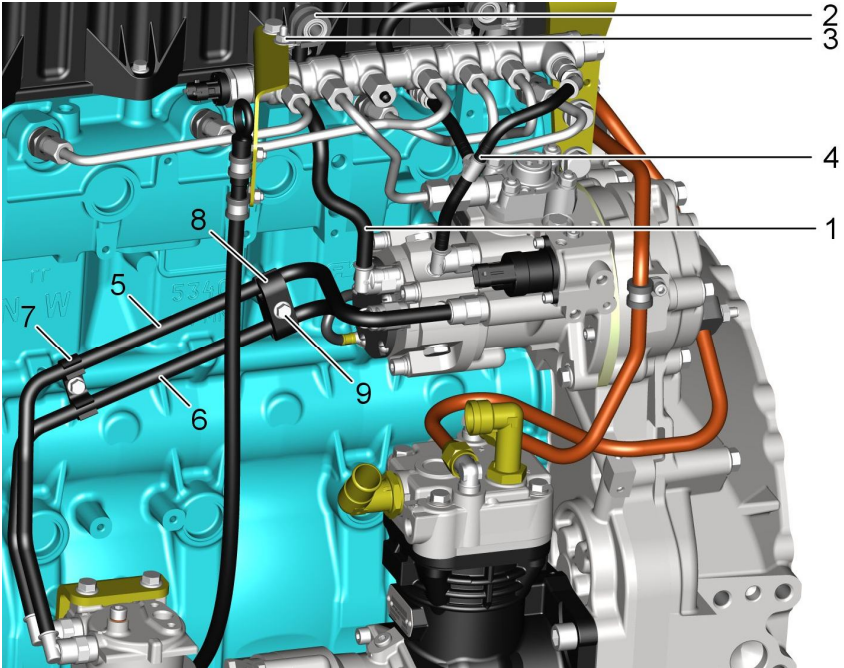

4. Установить трубку поз. 1, рис. 4 к ТНВД, закрепив ее с помощью хомута поз. 2 к кляммеру используя болт и гайку поз. 3. Установить трубку поз. 4 на ТНВД, подсоединить к фитингу на рампе и к штуцеру трубки слива топлива. Установить трубки поз. 5 и 6 к ТНВД и к фитингам фильтра тонкой очистки топлива и закрепить их на держатель поз. 7. Установить на трубки две скобы поз. 9 соединив их болтом поз. 10 с моментом Мкр от 8 до 10 Н·м. Наконечники трубопроводов устанавливать в ответные детали до щелчка.


Рис. 4

Таблица 2
