5340.3906007-10 Комплект деталей для замены рампы Bosch на рампу BYC

Внешний вид изделия может отличаться от иллюстрации
5340.3906007-10 Комплект деталей для замены рампы Bosch на рампу BYC
5340.3906007-10
Артикул
5340.3906007-10
В наличии
Каталог изделия 3D

27 358 ₽

до 10 000 ₽

25 990.10 ₽

от 10 000 ₽

24 622.20 ₽

от 50 000 ₽

24 348.62 ₽

от 70 000 ₽

24 075.04 ₽

от 100 000 ₽

23 801.46 ₽

от 300 000 ₽

23 254.30 ₽

от 1 500 000 ₽

Бесплатная доставка по России

В корзину

5340.3906007-10 Комплект деталей для замены рампы Bosch

Применяемость: двигатели ЯМЗ-5340 с рампой 53443.1112303, с топливной аппаратурой 2000 бар (ТНВД CP4.1 5341.1111008)

На двигателях ЯМЗ-5340 с топливной аппаратурой 2000 бар, взамен рампы 53443.1112303 можно установить рампу 5340.1112303-20. При замене рампы 53443.1112303 на рампу 5340.1112303-20, следует заменить трубки высокого давления подвода топлива к штуцерам высокого давления, трубку высокого давления ТНВД, заглушку и соединительную гайку. При этом обязательно необходимо перепрограммировать ЭБУ двигателя.

Состав: полный перечень деталей для замены приведен в таблице 1.

Перечень программного обеспечения в соответствии с модификацией двигателя приведен в таблице 2.

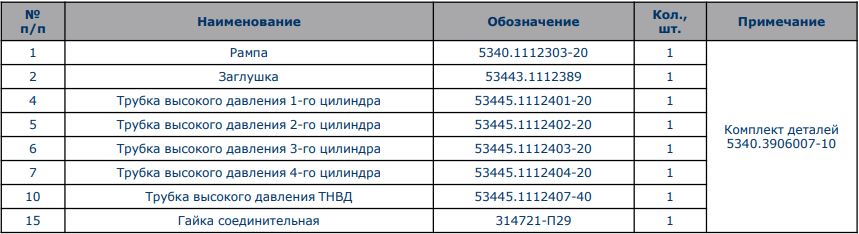

Таблица 1 - Комплект деталей 5340.3906007-10

Таблица 2 - Перечень программного обеспечения в соответствии с модификацией двигателя применяемого при замене рампы 53443.1112303 на рампу 5340.1112303-20 на двигателях ЯМЗ-5340 с топливной аппаратурой 2000 бар.


Инструкция по установке:

1. Установить рампу 5340.1112303-20 через втулки 5340.1112550 ввернув болты крепления рампы 8.9104 от «руки», предварительно установив под болты кляммеры 5340.3724155, для хомутов крепления трубок подвода и слива топлива с двигателя.

2. Закрепить трубки подвода и слива топлива с двигателя с помощью хомута 9.0625 к кляммеру используя болт М6х1- 6gx16 201418-П29 с гайкой М6-6Н 250508-П29. Затянуть гайку с моментом 8 до 10 Н·м. Затянуть болты крепления рампы 8.9104 окончательно моментом 22 до 25 Н·м.

3. Вывернуть фитинг прямой 651.1104282-10 из рампы 53443.1112303 и ввернуть его в рампу 5340.1112303-20 от «руки». Затянуть фитинг окончательно моментом от 18 до 22 Н·м. Установить в фитинг дренажный трубопровод.

4. Установить заглушку 53443.1112389, затем наживить гайку соединительную 314721-П29 на рампу от «руки». Затянуть гайку окончательно с моментом от 30 до 35 Н·м. 5. Наживить гайки трубок высокого давления на рампу и штуцера форсунок, гайки трубки высокого давления на рампу и ТНВД от «руки». Окончательно затянуть гайки трубок высокого давления - момент затяжки от 30 до 35 Н·м.
